內置進口長壽命歐姆龍開關，性能可靠。
內置長壽命導電塑料電位器,有大于500萬次的使用壽命。
單軸，操縱桿每檔位都有機械鎖鎖定，操縱時需下按解鎖，便可以操作了。
電子輸出形式：模塊式0到10V控制電路，帶方向開關輸出。
機械輸出形式：全金屬結構，集成式快速安裝，摩擦定位，帶單邊零位手感，
手柄與主令一樣高。
工作原理
結構特點
技術參數

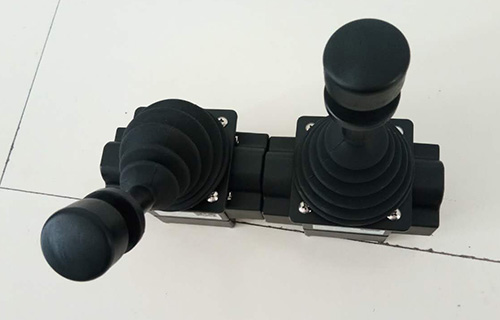

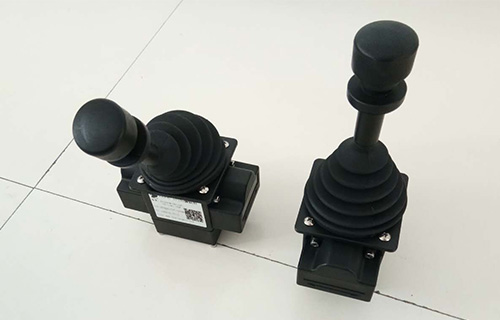

工業操縱桿又稱搖桿，手柄，控制桿。
在絞車電控系統中，主令控制手柄的工作原理主要包含以下幾個方面：
首先，主令控制手柄通過機械連接與內部的電位器、編碼器或其他位置檢測裝置相互作用。當操作人員扳動或轉動手柄時，會改變這些檢測裝置的輸出值。
電位器工作時，手柄的位置變化會導致電阻值的改變，從而產生不同大小的電壓信號。編碼器則根據手柄的旋轉角度或位移量，輸出相應的脈沖信號。
這些電信號被傳輸?shù)浇g車的電控系統中。電控系統接收到這些信號后，會按照預先設定的控制邏輯和算法進行處理。
例如，手柄向前推動較大幅度可能表示絞車需要快速提升，此時電控系統會增大電機的驅動功率，提高絞車卷筒的轉速。
反之，手柄向后拉動或輕微移動，則會觸發不同的控制指令，如緩慢下放、停止等操作。
總之，絞車電控上的主令控制手柄通過將操作人員的動作轉化為電信號，再由電控系統進行處理和執行，從而實現對絞車運行狀態的精確控制。
內置進口長壽命歐姆龍開關，性能可靠。
內置長壽命導電塑料電位器,有大于500萬次的使用壽命。
單軸，操縱桿每檔位都有機械鎖鎖定，操縱時需下按解鎖，便可以操作了。
電子輸出形式：模塊式0到10V控制電路，帶方向開關輸出。
機械輸出形式：全金屬結構，集成式快速安裝，摩擦定位，帶單邊零位手感，
手柄與主令一樣高。
電子技術指標:
輸入電壓 DC 24V
輸出電壓 DC 0～10V
電阻值 10KΩ
電阻公差 ±
獨立線性公差 ± 1 , ±0.5
分辨率 無窮大
抵抗溫度系數 ± 400 ppm/°C
輸出平滑 0.5
X 和Y 軸電轉角 ±45°
導線線長 按客戶要求
絕緣電阻 50 MΩ@ 500 VDC，60 sec.
機械技術指標:
操作扭矩 X 和Y 軸 約15N
復位的誤差率 0.06 KΩ
預期回轉使用壽命 5.000,000 次
工作溫度 -10°C 到80°C
輸出特性
1．模塊式0到10V控制電路
2．帶方向開關輸出
3．DC 0到10V模擬電壓輸出
4．單方向一字限位
1．+3°啟動操作控制
